? 法 蘭類型與密封面型式:
法 蘭類型 密封面型式 壓力等級PN，MPa

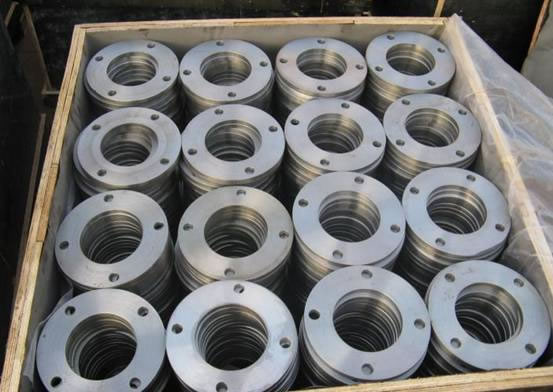

板式平焊法 蘭(PL) 突面(RF) 0.25～2.5
全平面(FF) 0.25～1.6
帶頸平焊法 蘭(SO) 突面(RF) 0.6～4.0
凹凸面(MFM) 1.0～4.0
榫槽面(TG) 1.0～4.0
全平面(FF) 0.6～1.6
帶頸對焊法蘭(WN) 突面(RF) 1.0～25.0
凹凸面(MFM) 1.0～16.0
榫槽面(TG) 1.0～16.0
環連接面(RJ) 6.3～25.0
全平面(FF) 1.0～1.6
法 蘭類型 密封面型式 壓力等級PN，MPa
整體法 蘭(IF) 突面(RF) 0.6～25.0
凹凸面(MFM) 1.0～16.0
榫槽面(TG) 1.0～16.0
環連接面(RJ) 6.3～25.0
全平面(FF) 0. 6～1.6
承插焊法 蘭(SW) 突面(RF) 1.0～10.0
凹凸面(MFM) 1.0～10.0
榫槽面(TG) 1.0～10.0
螺紋法 蘭(Th) 突面(RF) 0.6～4.0
全平面(FF) 0.6～1.6
對焊環松套法 蘭(PJ/SE) 突面(RF) 0.6～4.0
法 蘭類型 密封面型式 壓力等級PN，MPa
平焊環松套法 蘭(PJ/PR) 突面(RF) 0.6～1.6
凹凸面(MFM) 1.0～1.6
榫槽面(TG) 1.0～1.6
法 蘭蓋(BL) 突面(RF) 0.25～25.0
凹凸面(MFM) 1.0～16.0
榫槽面(TG) 1.0～16.0
環連接面(RJ) 6.3～25.0
全平面(FF) 0.25～1.6
襯里法 蘭蓋(BL(S)) 突面(RF) 0.6～4.0
凸面(M) 1.0～4.0
榫面(T) 1.0～4.0
